Die Vanad KOMPAKT LASER CNC-Thermoschneidemaschine bietet die neueste kompakte Lösung für den Einsatz modernster Faserlaser. Dank seiner soliden Struktur, montiert mit einem Materialtisch, einfach zu installieren und zu verwenden. Das Design dieser Maschine ermöglicht die einfache Bearbeitung von Blechen normaler Größe und erfüllt voll und ganz die Kriterien einer Hochleistungsarbeitsstation. Die Maschine verfügt standardmäßig über eine Kamera, die den Schnitt auf einem separaten Monitor verfolgt, sichere Lücken und automatische Walzen.

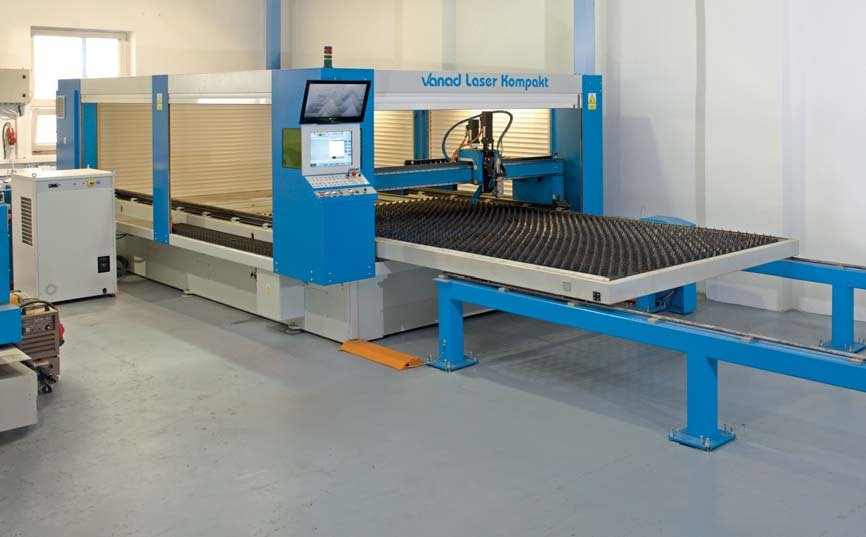

Vanad KOMPAKT LASER
Die Konstruktion des Maschinentisches ermöglicht es Ihnen, den Frontrost manuell oder automatisch auszufahren und Material einzuladen und die Abfallschublade herauszuziehen oder je nach Kundenwunsch ein Abfallauswurfband zu installieren
Vorteile
- Hervorragende dynamische Eigenschaften der Maschine
- Starrer Block und Tischfahrweg
- Längsverfahrweg auf beiden Seiten
- Optische Positionsmessung
- Hohe Positioniergenauigkeit nach langen Arbeitsgängen
- Faserlaserleistung von bis zu 3 kW
- Schneidet auch stark reflektierende Materialien
- Minimaler Spalt, gemeinsame Schnittfähigkeit
- Hocheffizientes, stabiles und benutzerfreundliches CNC-System
- Eliminierung von unproduktiven Zeiten während des Betriebs
- Minimale Anforderungen an die Handhabung
- Geringer Energieverbrauch und Umweltfreundlichkeit
Serienmäßige Ausstattung
- Flexible elektrische Leitungen
- Linearführungen in allen Achsen
- B&R Steuerungssystem
- Übertragung von Schneidplänen über LAN, WiFi oder USB
- Präzise Steuerung der Schneidkopfhöhe
- Laser-Markierung
- Einstellung der Nachladekapazität, Schneidkopfzündhöhe
- Schutzklappe im Format A4 - 297x210 mm
- CAD/CAM-Software zur Vorbereitung der Schneiddaten
Optionale Ausstattung
- Optischer Vorhang um das freiliegende Gitter
- Transportriemen
- Großformatige Fensterseiten
- Bewegliche Netze zur Minimierung der Vorbereitungszeit

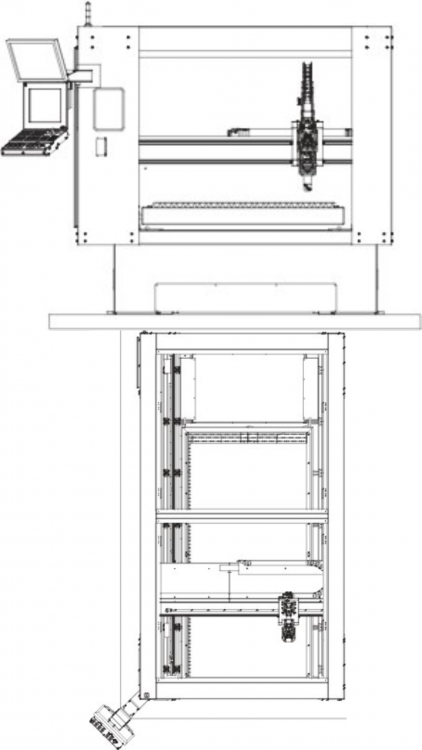

| Vanad KOMPAKT LASER | |||
|---|---|---|---|
| 12,5×25 | 15×30 | 20×40 | |
| Arbeitsbreite(A) [mm] | 1250 | 1500 | 2000 |
| Arbeitslänge (B) [mm] | 2500 | 3000 | 4000 |
| Gesamtbreite der Maschine (C) [mm] | 2030 | 2440 | 2940 |
| Gesamtlänge der Maschine (D) [mm] | 3530 (mit Rohrvorschub) | 4030 (mit Rohrvorschub) | 5100 (mit Rohrvorschub) |
| Schnittbreite am Schwenkarm (E) [mm] | 1250 | 1500 | 2000 |
| Schnittlänge am Schwenkarm (F) [mm] | 2500 | 3000 | 4000 |
| Maximale Schnittgeschwindigkeit (mm/min) | 45 | ||
| Maximale Anzahl von Brennern | 1× Laserbrenner | ||

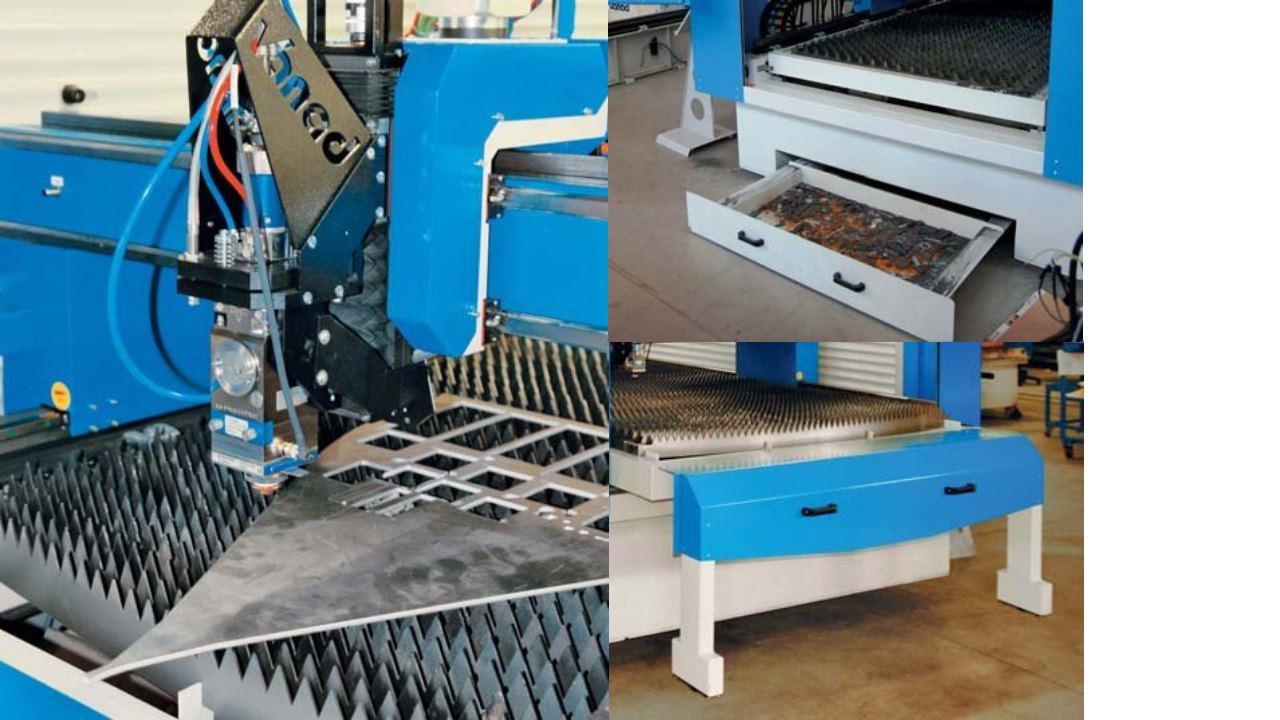

Ausziehbare Schublade für Muster und Abfall
Das Gerät kann als Teil oder als komplette betriebsbereite Schneidstation geliefert werden, d. h. Laserquelle und Verbrauchsersatzteile für das Laserschneiden, Luftkompressor für das Laserschneiden, Ausrüstung zur Filterung der Schneiddämpfe.
